前

言

随着小型光伏系统应用越来越多，尤其雷雨多发的夏季，光伏系统的问题也越来越突出，近期经常有客户反映组件支架上带电了，报绝缘阻抗过低等问题，经小固检查，发现大部分案例是系统接地没有做好。借此机会，浩通跟大家分享下太阳能光伏系统接地的注意事项。





光伏

系统接地的重要性







将雷电引入大地，保证光伏系统设备正常运行；







防止故障电流、雷电流 感应电流危害设备或人体；





防止逆变器交流侧N和PE端产生电压，逆变器报错。



光伏

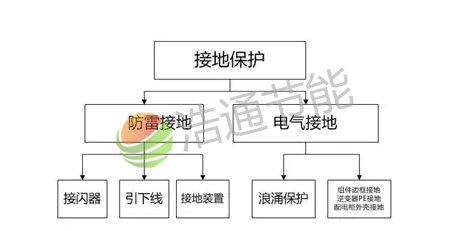

系统的接地分为防雷接地和电气接地





防雷接地

“



光伏系统的防雷等级为三级，选择相应的防雷设备或者措施。

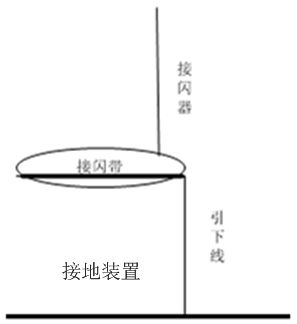

外部防雷设备主要有：

1

接闪器：接闪器包括接闪杆、接闪网、接闪带。

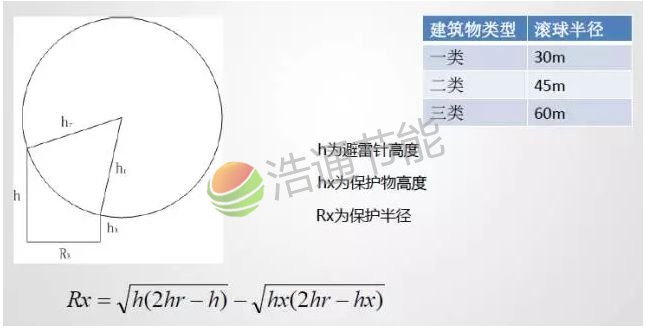

接闪杆一般选用直径12-16mm的热镀锌圆钢，接闪端宜做成半球状，最小弯曲半径为4.8mm；避免阴影投射到光伏组件上接闪杆安装在组件阵列的北侧，家用项目可用光伏板金属支架做接闪器。接闪杆的高度采用滚球法计算：

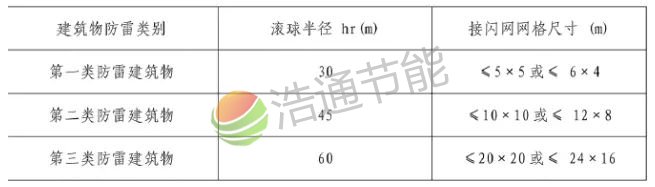

接闪带：跟接闪杆不同，接闪杆是竖直向上的，只在其根部和引下线相连，一般是明设；接闪带一般是水平或者倾斜铺设（依屋面或者地面斜度而定），至少两处（首尾）和引下线相连，可以是明设，也可以暗铺在房屋的混凝土内。接闪带以网状敷设，叫做接闪网。接闪网网格尺寸跟建筑物防雷等级有关，具体如下：

在需要安装接闪带的光伏项目中，网格尺寸一般按照第三类防雷建筑物进行计算设计，如果项目现场雷击概率较大，可以按照第二类防雷建筑物进行计算设计。

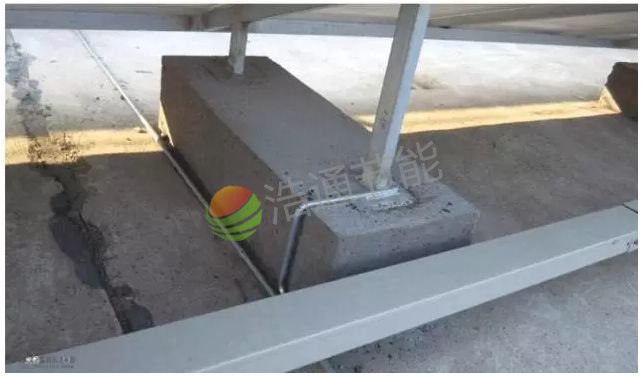

采用接闪网进行防雷保护



2

引下线：



引下线上端与接闪器可靠焊接，下端与建筑物基础底盘钢筋焊接为一体。引下线宜优先采用直径≥8mm的圆钢。

3

接地装置：

接地装置宜采用热镀锌钢材，其规格一般为：直径50mm的钢管，壁厚不小于3.5mm，长度一般为1.5-2.5m。

注意





接地极的埋设深度不小于0.5m；连接焊接过的部位要重新做防腐防锈处理；土质疏松还要夯实土壤，当土壤阻值达不到要求时，可以采用洒降阻剂或者木炭屑来降低接地阻抗。





电气接地



1

组件边框接地



组件的边框与金属支架均应进行连接，再通过引下线完成可靠接地，同时在连接组件边框和金属支架时，需要去除金属表面的氧化膜，以降低接地阻抗，符合接地要求。







2

逆变器接地

交流输出端PE接地，防止逆变器报错。

注意：光伏系统运行过程中，需要测量交流侧对地电阻，确保对地等效电阻不小于100KΩ。



3

配电柜接地

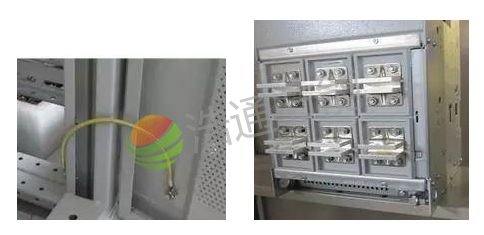

就近框架接地（柜体结构件接地电阻等效于接地线电阻），框架或者底板一般配有接地螺丝。







用接地线单独引至接地排上。



光伏系统的接地是光伏系统最不起眼的一环，却又是最重要一环。可靠接地可以防止直击雷、感应雷、雷电波对系统的破坏，可以防止设备短路、漏电引起的组件或逆变器损坏甚至烧毁，可以确保人员接触可能带电的金属部分而不会受到电击伤害。系统接地减少了整个系统的故障率，提高了光伏收益，对整个光伏系统运行的可靠性和稳定性起着非常重要的作用。
